Ersatzteile - wie benenne ich sie fachlich richtig?
Mich erreichen recht häufig Anfragen zu Ersatzteilen, welche eine Vielzahl von Rückfragen erfordern. Das Foto von einem Rad z.B. mit der Anfrage, ob ich ein solches habe und verkaufen würde? Mit diesen Informationen ist es mir absolut unmöglich eine solche Anfrage zu beantworten, selbst wenn das Foto noch so gelungen ist!
Das Problem liegt einfach darin begründet, dass es eine Vielzahl von Herstellern und eine noch größere Zahl von gebauten Uhrwerken gibt! Daher sind folgende Angaben unerlässlich um genau sagen zu können, ob ein Teil am Lager ist und passt oder eben nicht:
1. Hersteller des Uhrwerks (Uhrenmarke und Modell bringen einen nicht weiter!)
2. Kaliber des Uhrwerks - meist zu finden unter der Unruhe aber auch auf der Zifferblattseite! Es handelt sich meist um das Markenlogo des Herstellers und eine Nummer, welche den Kaliber bezeichnet.
3. Genaue Bezeichnung des Ersatzteils - dies ist erforderlich, da es die einzelnen Kaliber zudem auch noch in verschiedenen Ausführungen gibt, welche aber nicht zwingend auch eine andere Kaliber Nummer haben!
Um nun das eigentlich benötigte Ersatzteil benennen zu können, gibt es eine Liste, in welcher alle Teile aufgeführt und beschrieben sind. Dazu wurde jedem Teil und jeder möglicher Ausführung eine Nummer zugeordnet. Anbei finden sie die Scans einer solchen Liste, welche aber noch lange nicht den Anspruch auf Vollständigkeit hat. Teile für Stoppuhren und Chronografen sind spezifisch und ebenfalls gesondert gelistet, die normalen Teile für das Gehwerk sind aber gleich bezeichnet zu 3 Zeiger Uhrwerken! Auch die Entwicklung im Bereich Uhrwerkebau hat dazu geführt, dass es heute noch weitere, neue und früher nicht bekannte Ersatzteile gibt, da sich technische Lösungen heute anders gestalten als früher.

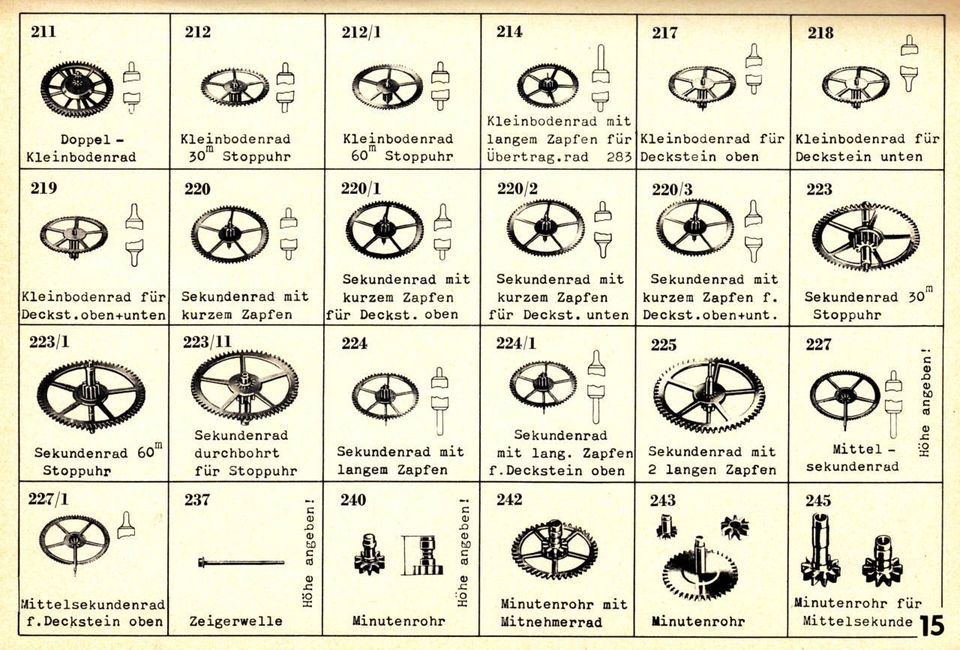

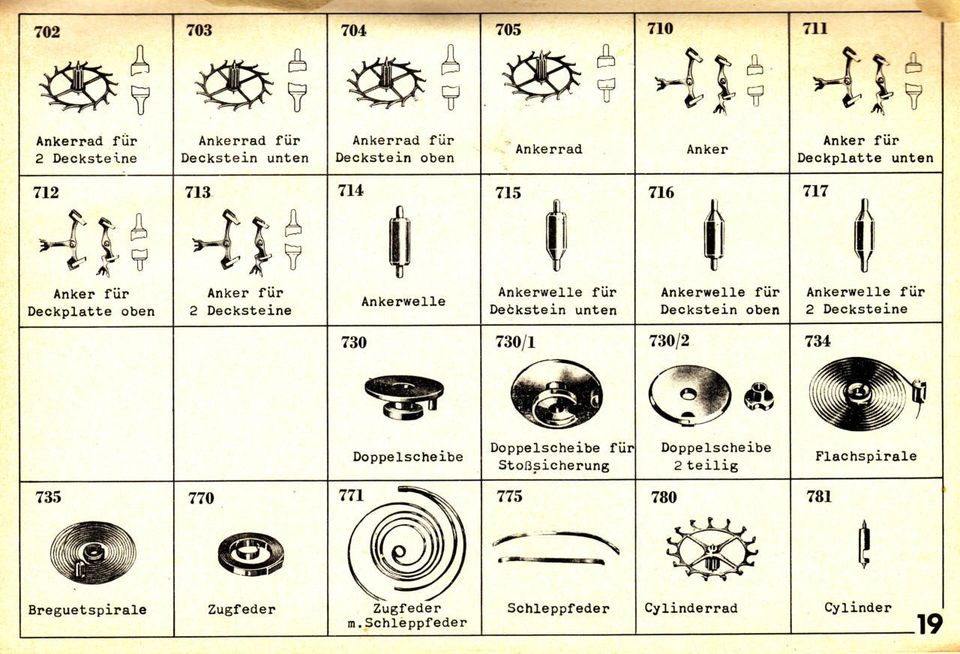

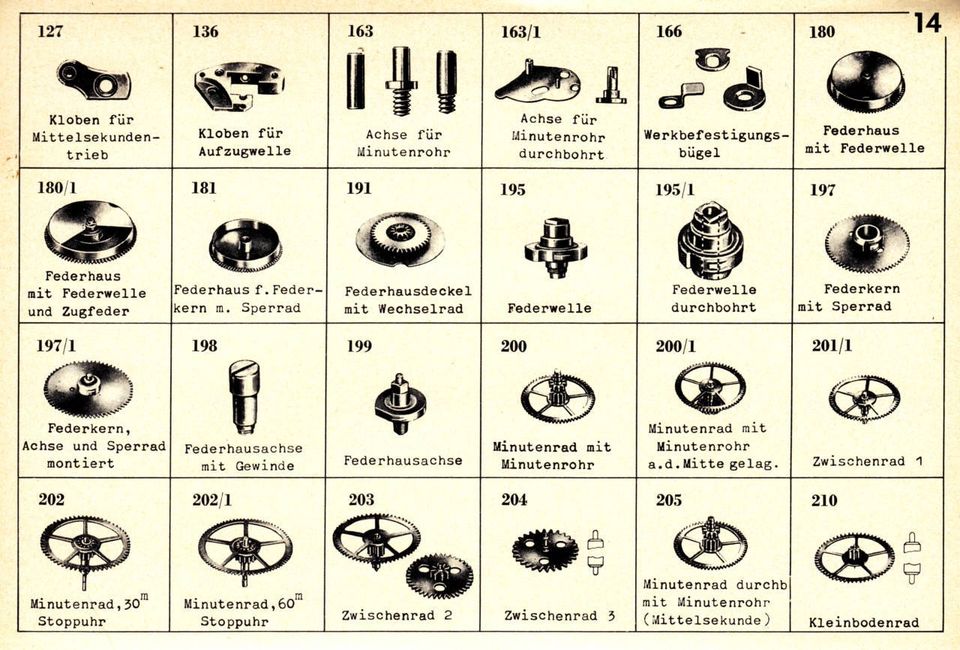

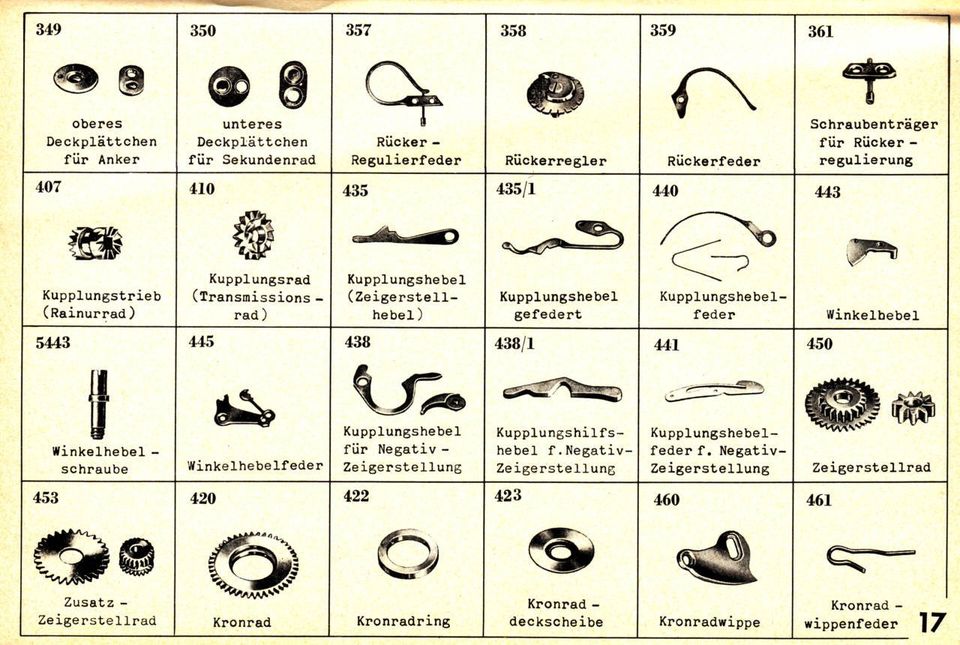

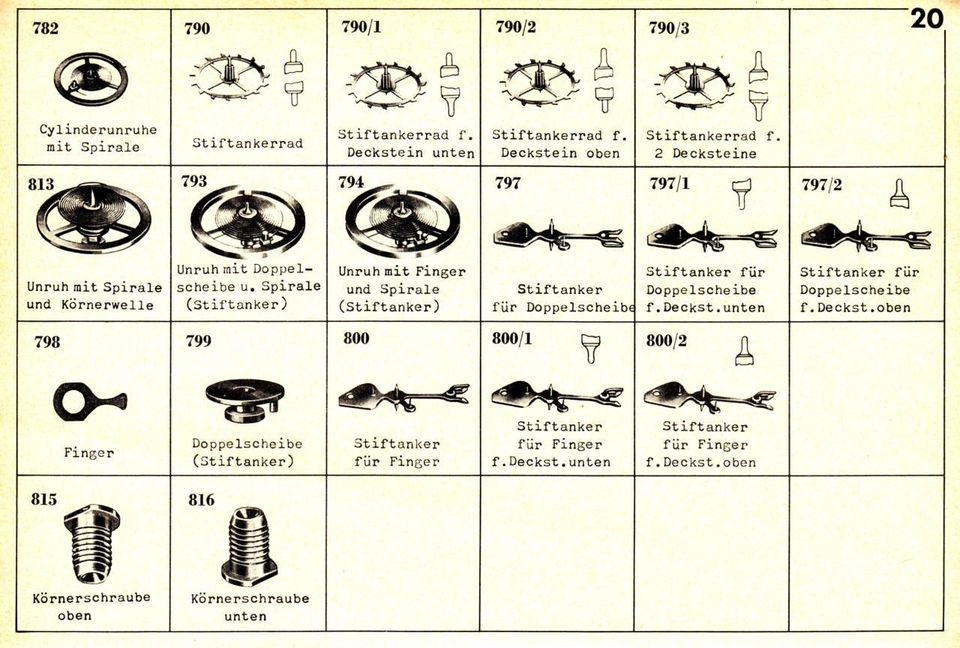

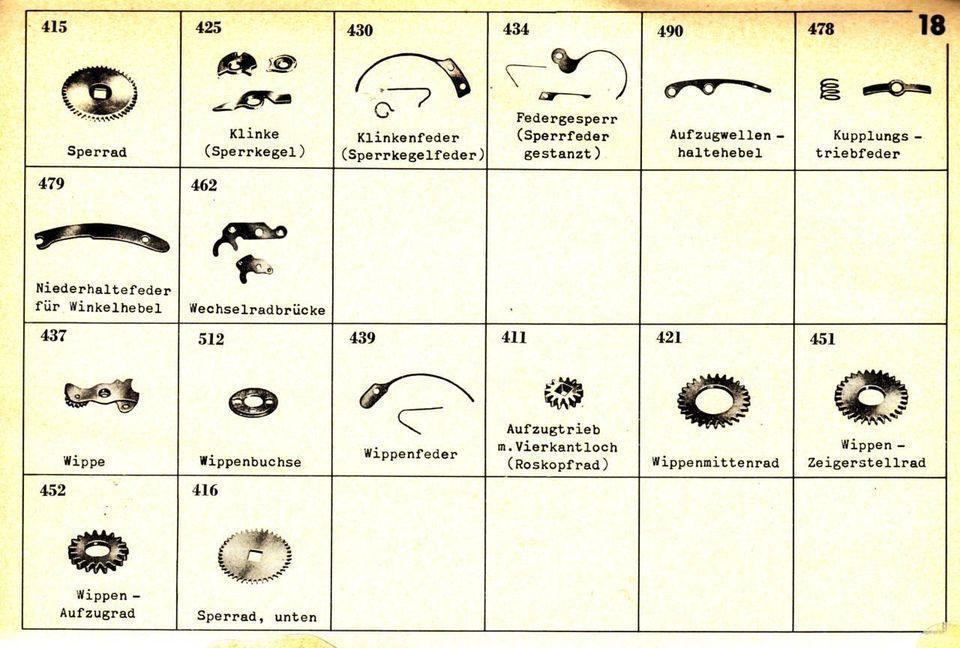

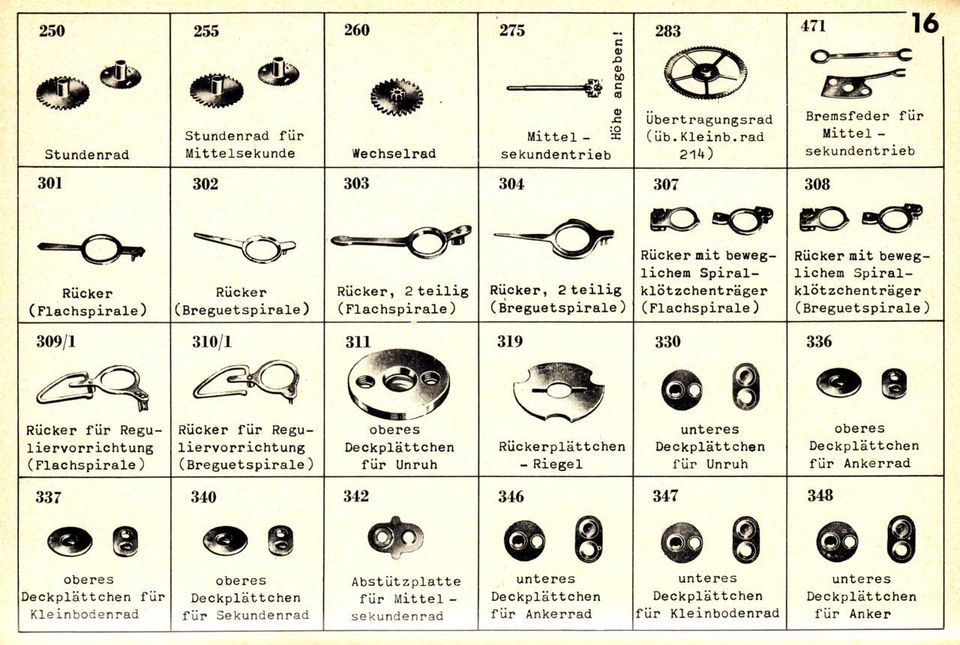

Die folgenden Ersatzteilbeschreibungen sind dem Werkspiegel der Fa. Engelkemper in Münster entnommen (Ausgabe 1966), sie dürften dem Laien nicht zur Verfügung stehen.
Mich erreichen recht häufig Anfragen zu Ersatzteilen, welche eine Vielzahl von Rückfragen erfordern. Das Foto von einem Rad z.B. mit der Anfrage, ob ich ein solches habe und verkaufen würde? Mit diesen Informationen ist es mir absolut unmöglich eine solche Anfrage zu beantworten, selbst wenn das Foto noch so gelungen ist!
Das Problem liegt einfach darin begründet, dass es eine Vielzahl von Herstellern und eine noch größere Zahl von gebauten Uhrwerken gibt! Daher sind folgende Angaben unerlässlich um genau sagen zu können, ob ein Teil am Lager ist und passt oder eben nicht:
1. Hersteller des Uhrwerks (Uhrenmarke und Modell bringen einen nicht weiter!)
2. Kaliber des Uhrwerks - meist zu finden unter der Unruhe aber auch auf der Zifferblattseite! Es handelt sich meist um das Markenlogo des Herstellers und eine Nummer, welche den Kaliber bezeichnet.
3. Genaue Bezeichnung des Ersatzteils - dies ist erforderlich, da es die einzelnen Kaliber zudem auch noch in verschiedenen Ausführungen gibt, welche aber nicht zwingend auch eine andere Kaliber Nummer haben!
Um nun das eigentlich benötigte Ersatzteil benennen zu können, gibt es eine Liste, in welcher alle Teile aufgeführt und beschrieben sind. Dazu wurde jedem Teil und jeder möglicher Ausführung eine Nummer zugeordnet. Anbei finden sie die Scans einer solchen Liste, welche aber noch lange nicht den Anspruch auf Vollständigkeit hat. Teile für Stoppuhren und Chronografen sind spezifisch und ebenfalls gesondert gelistet, die normalen Teile für das Gehwerk sind aber gleich bezeichnet zu 3 Zeiger Uhrwerken! Auch die Entwicklung im Bereich Uhrwerkebau hat dazu geführt, dass es heute noch weitere, neue und früher nicht bekannte Ersatzteile gibt, da sich technische Lösungen heute anders gestalten als früher.
Die folgenden Ersatzteilbeschreibungen sind dem Werkspiegel der Fa. Engelkemper in Münster entnommen (Ausgabe 1966), sie dürften dem Laien nicht zur Verfügung stehen.

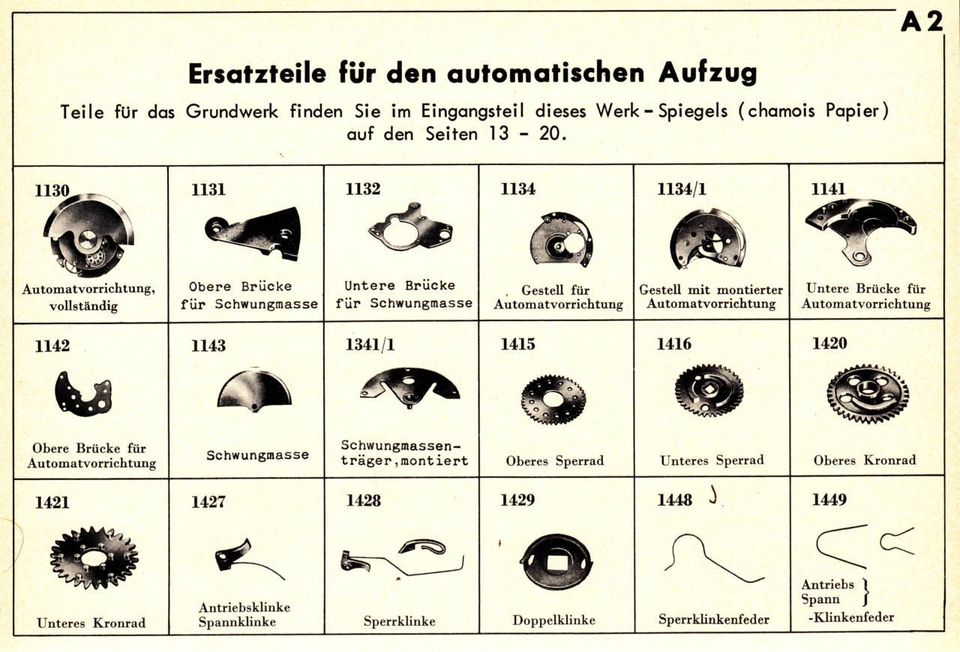

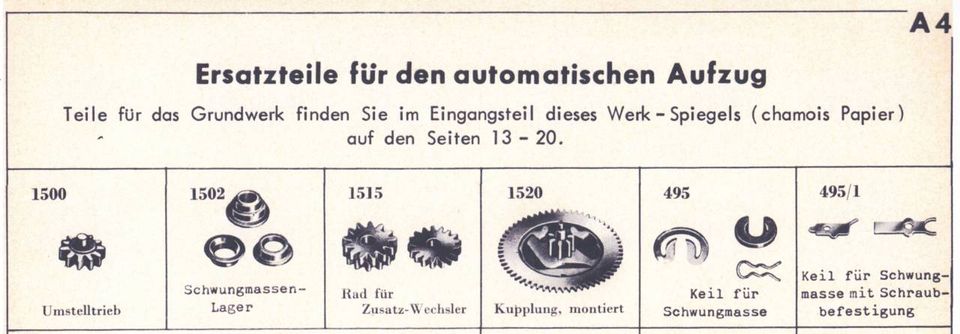

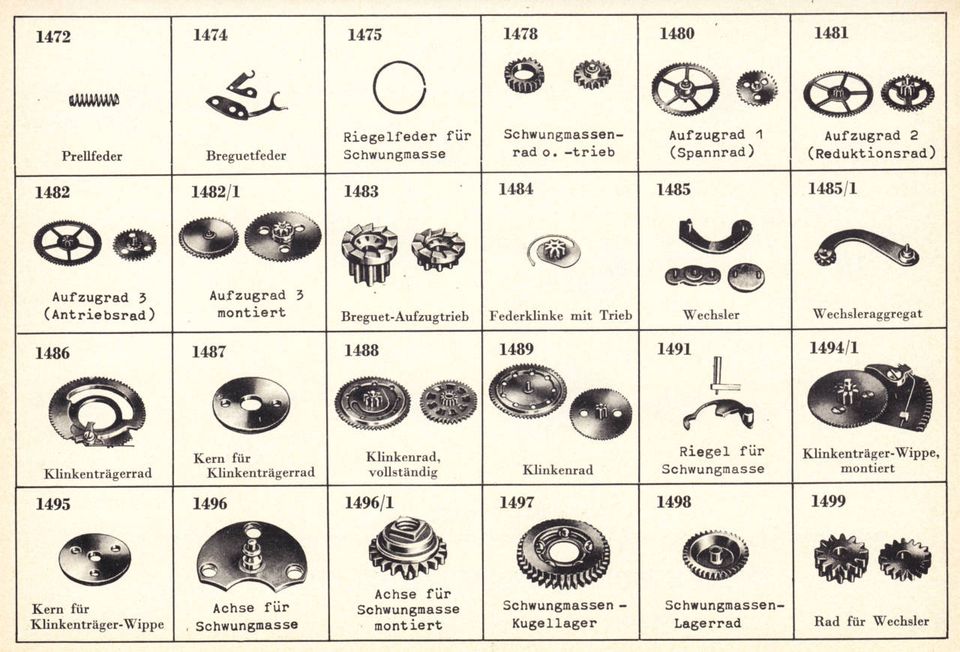

Ersatzteile für die Automatik finden Sie in dieser Liste (ebenfalls aus Werkspiegel der Fa. Engelkemper 1966)

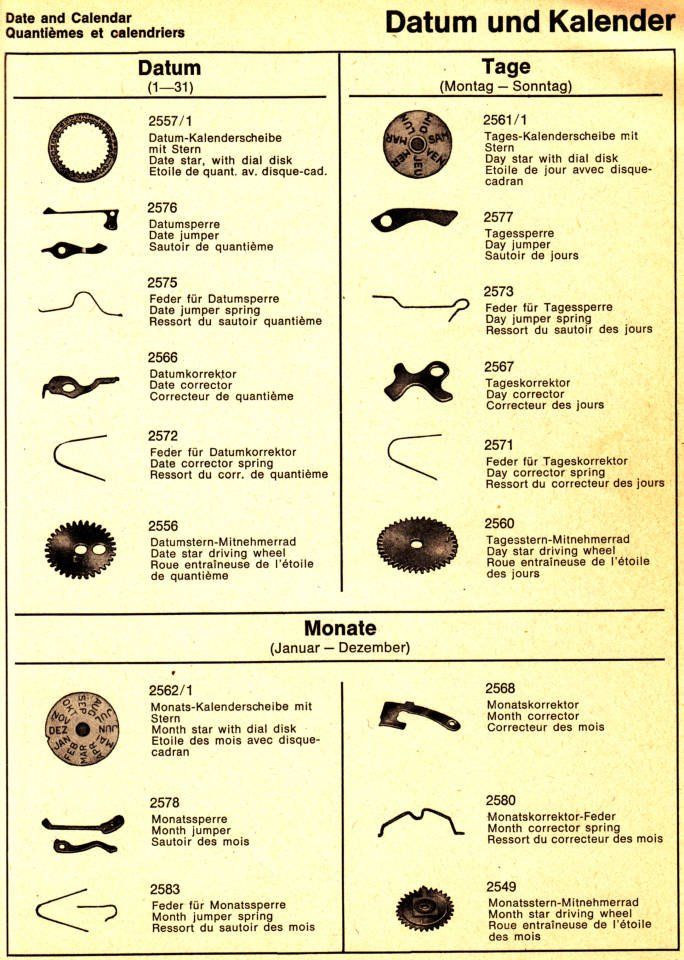

Für Kalenderschaltungen und -Einrichtungen ist folgende Liste (aus K3 der Fa. Flume, Ausgabe 1992)

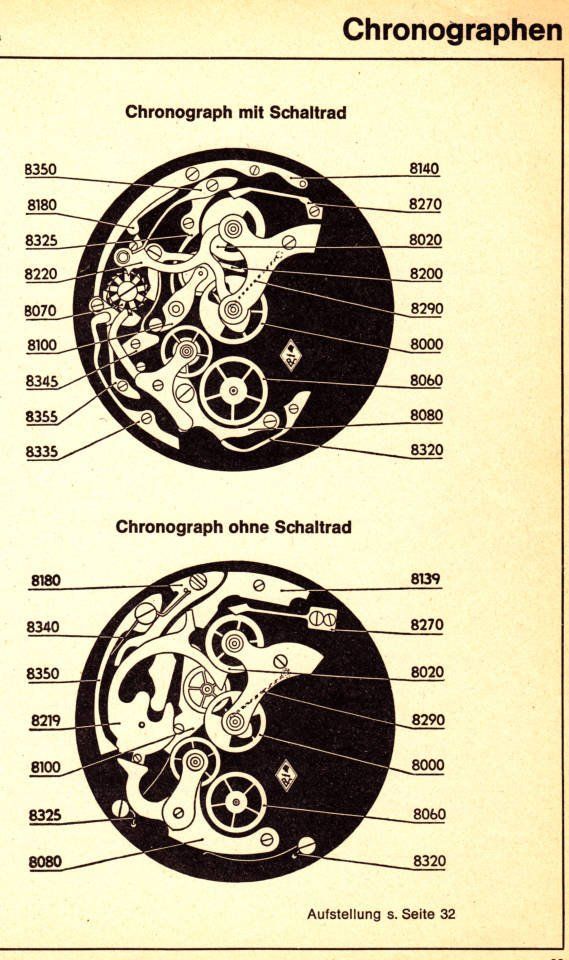

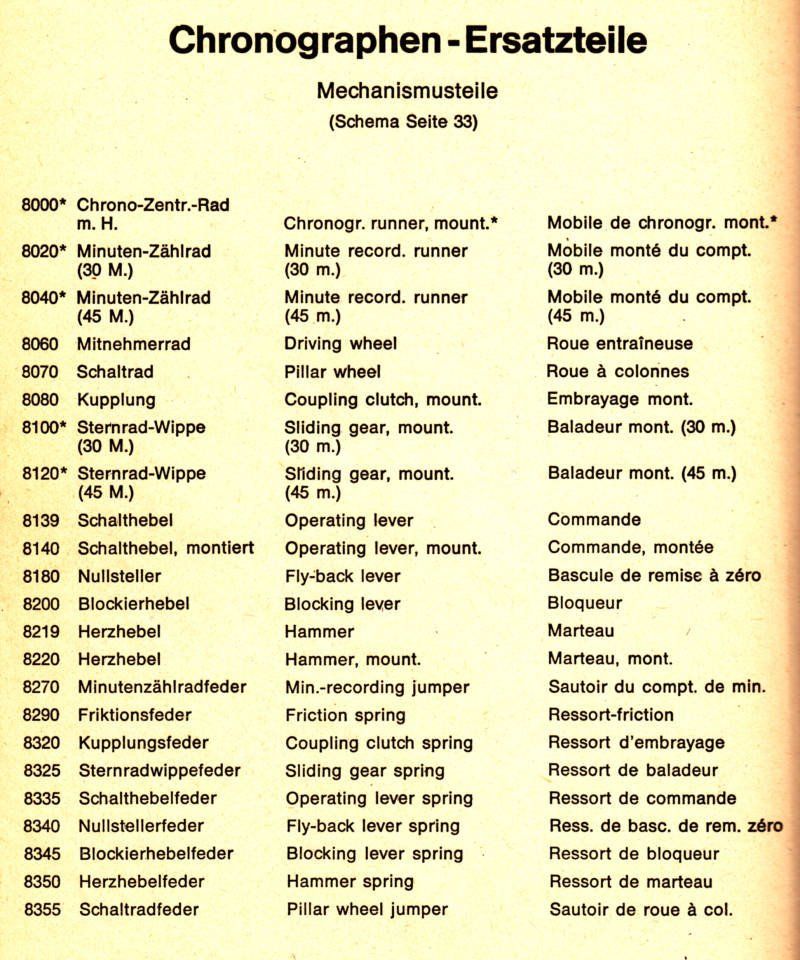

Chronografen Teile werden in 2 grundlegende technische Ausführungen untersieden - mit Schaltrad und mit Kulisse:
(Bilder dem Flume Werksucher entnommen Ausgabe 1992!)
(Bilder dem Flume Werksucher entnommen Ausgabe 1992!)

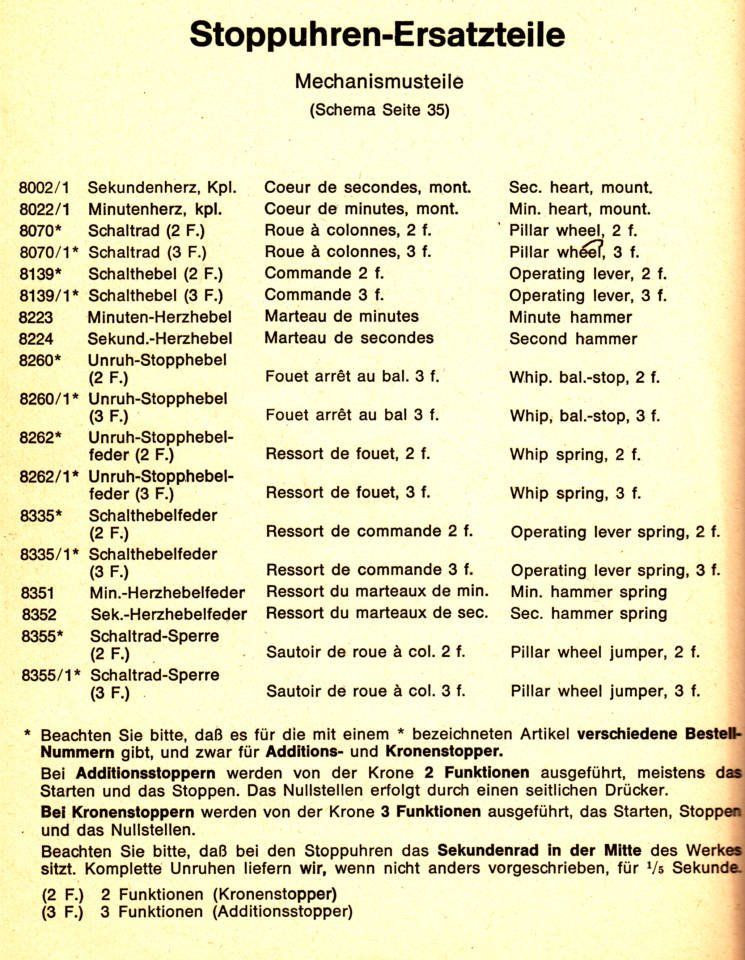

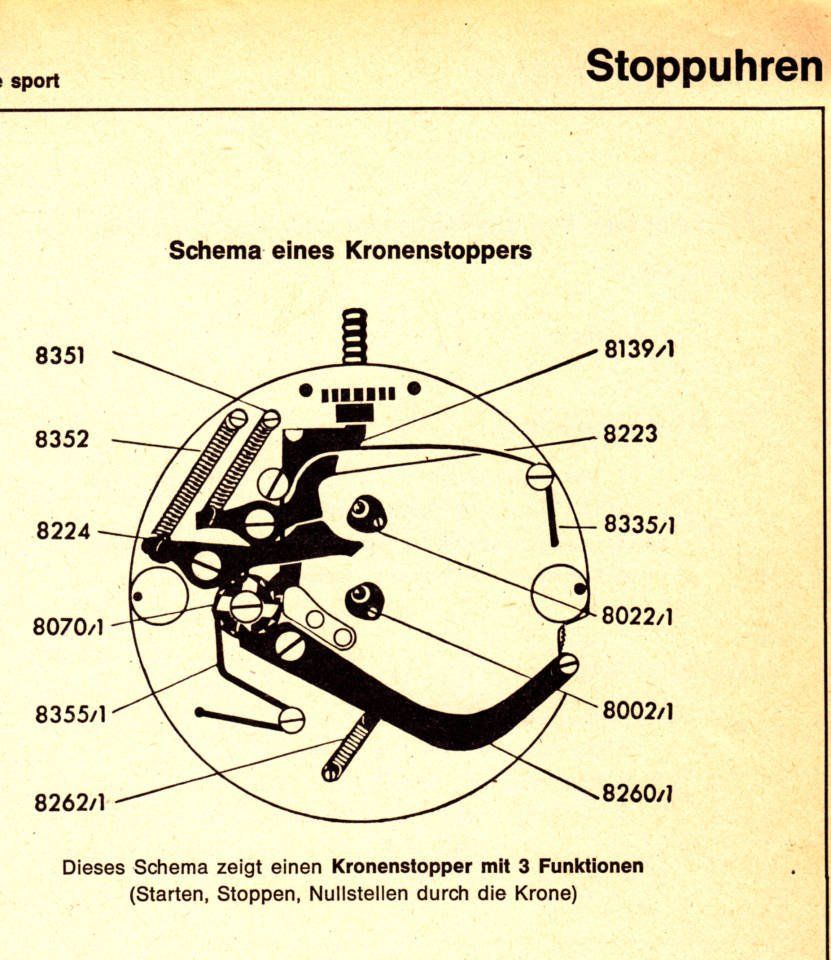

Bei Stoppuhren gibt es ebenfalls spezifische Teile die wie folgt benannt werden:
(Bilder dem Flume K3 Werksucher entnommen Ausgabe 1992!)
(Bilder dem Flume K3 Werksucher entnommen Ausgabe 1992!)

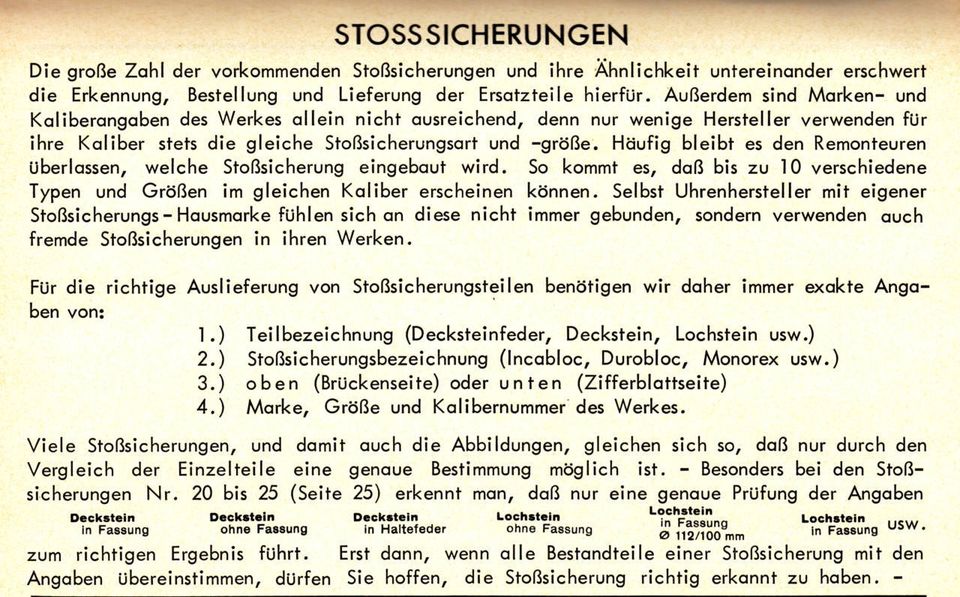

Stoßsicherungen
Ein besonderes Thema stellen die Stoßsicherungen dar. Hier gibt es praktisch kaum noch Originalteile der Hersteller und es wäre ein Glück ein gebrauchtes Ersatzteil zu bekommen!

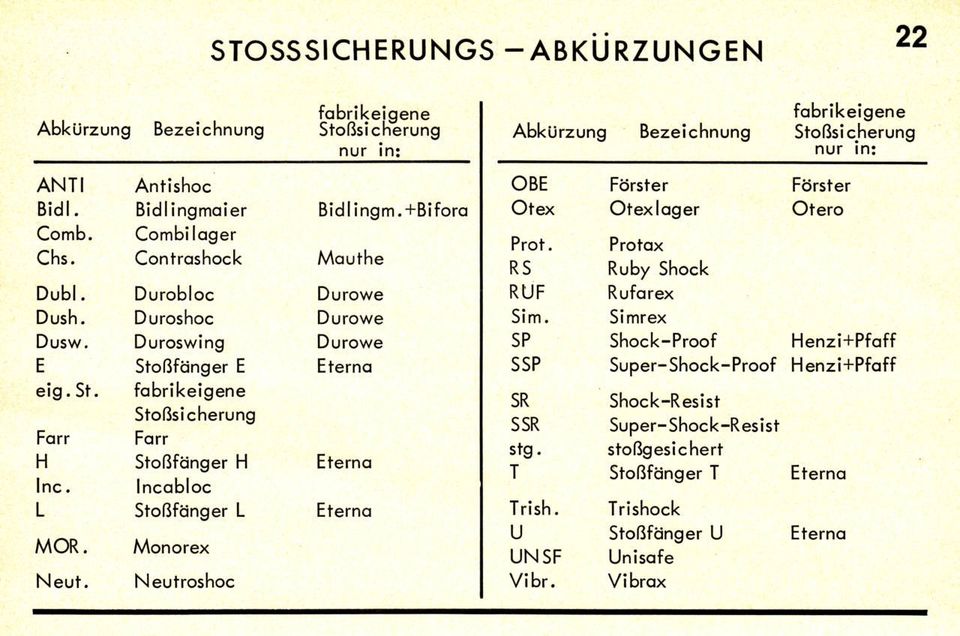

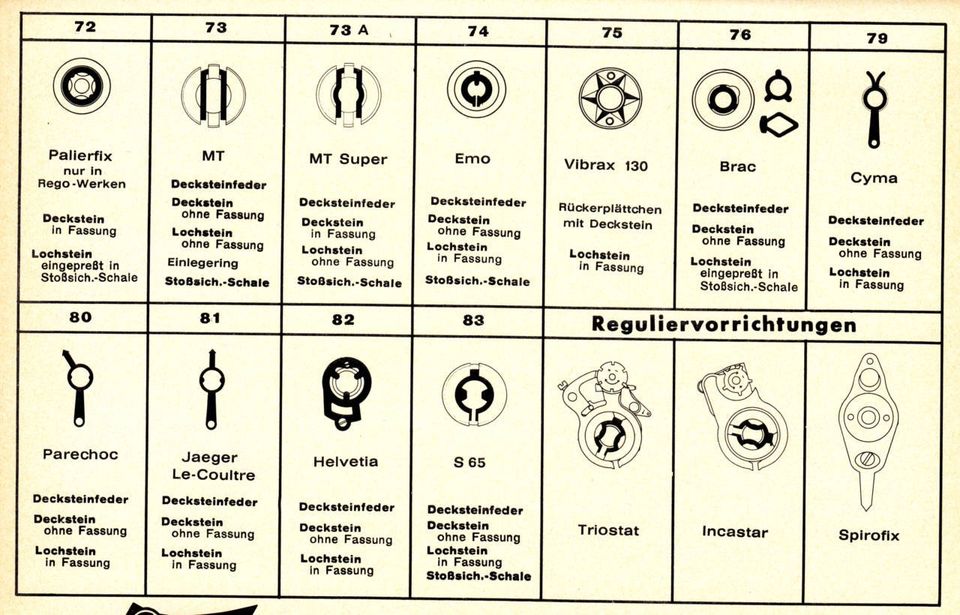

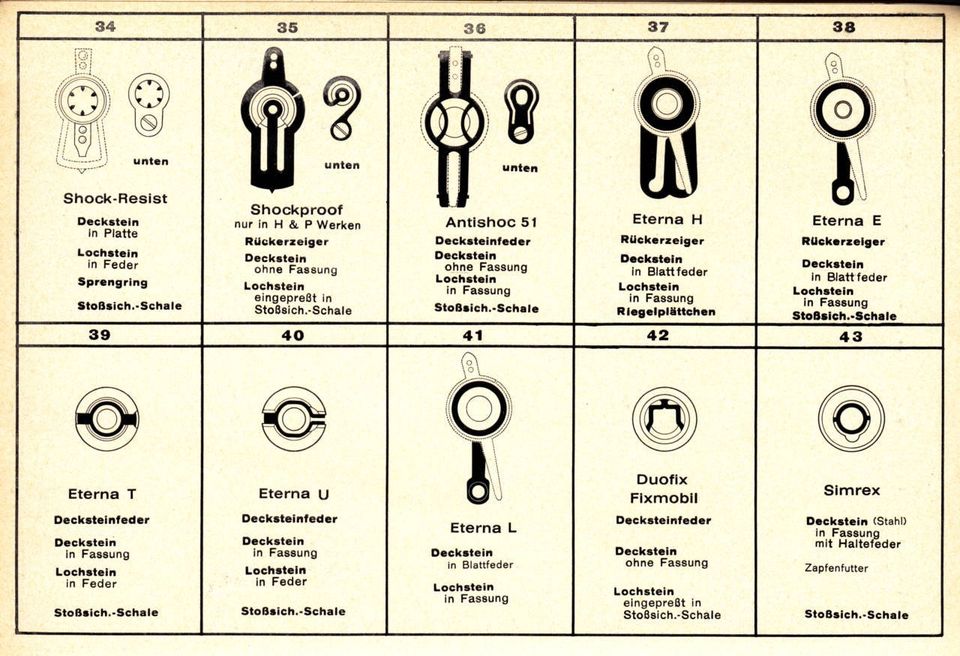

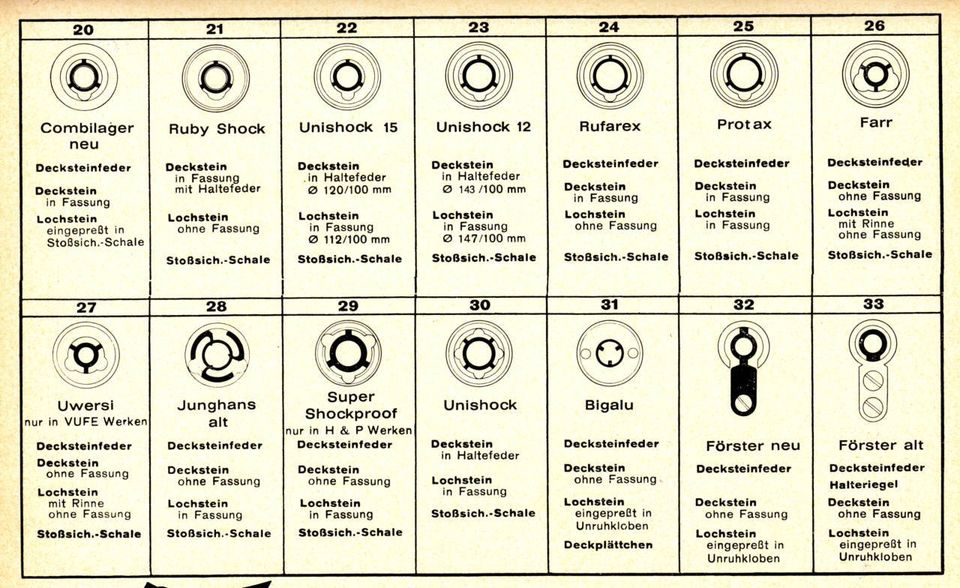

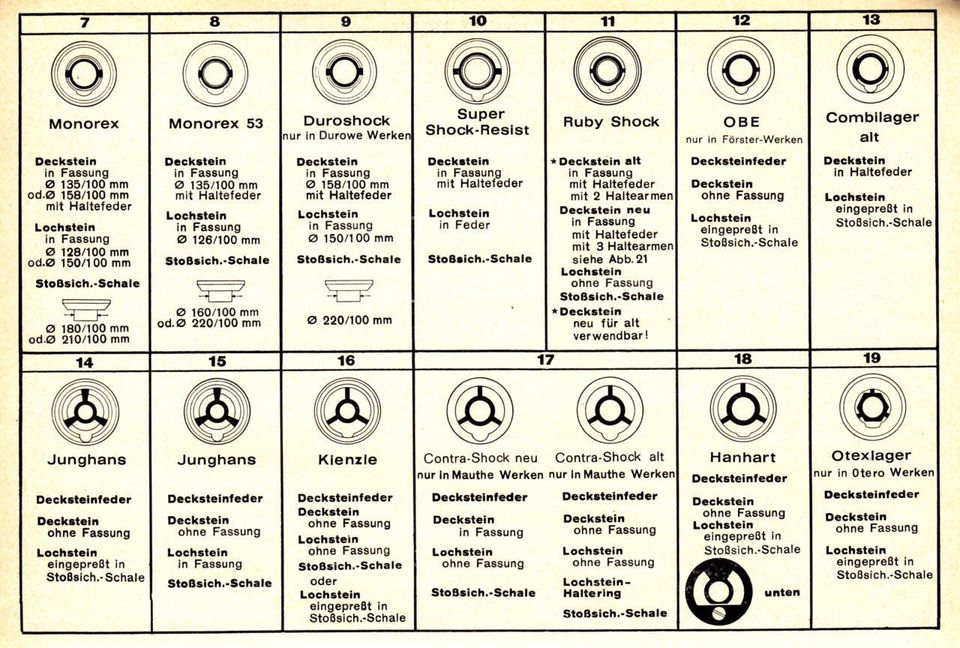

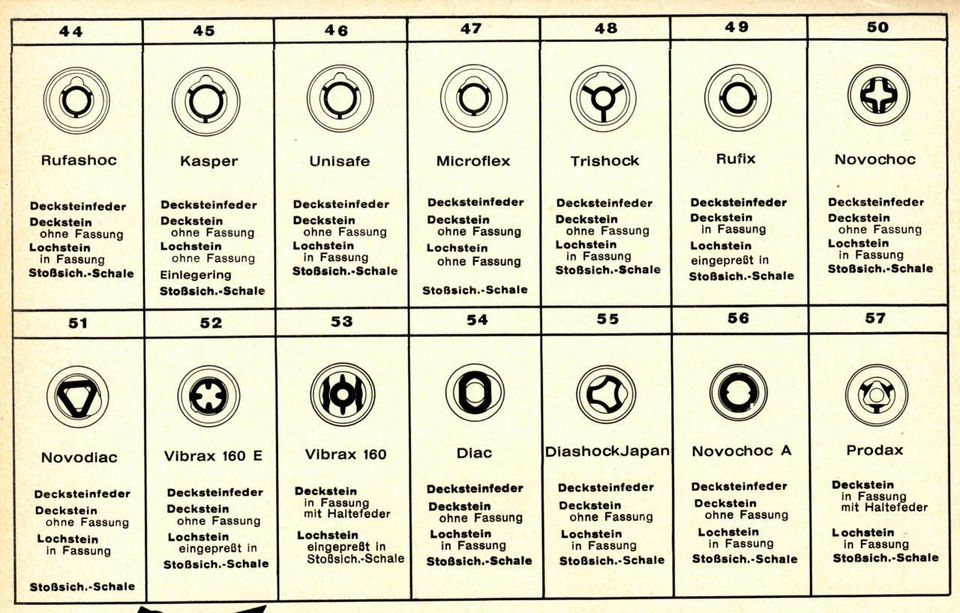

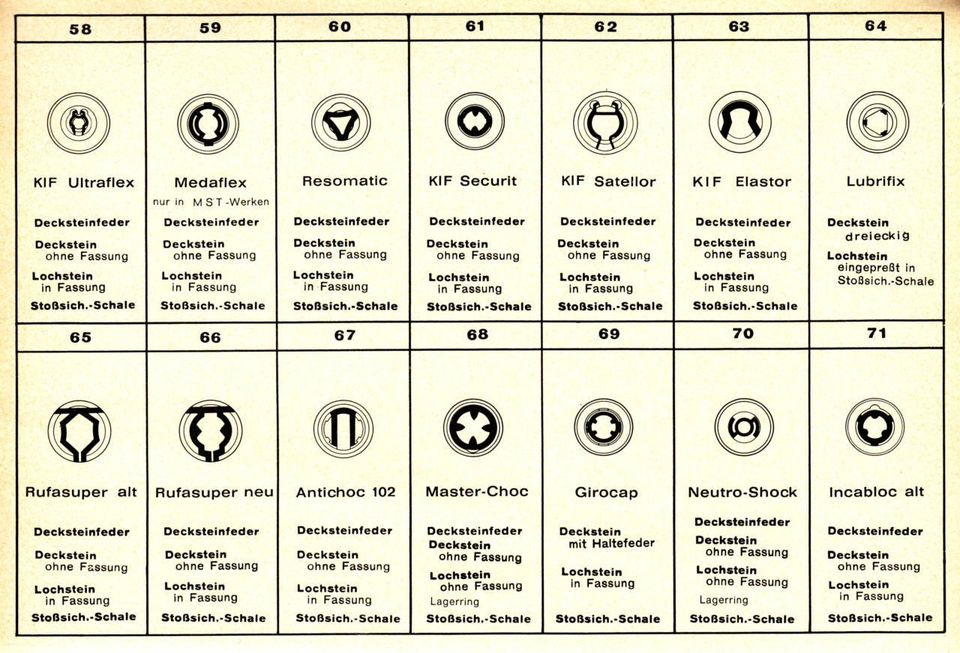

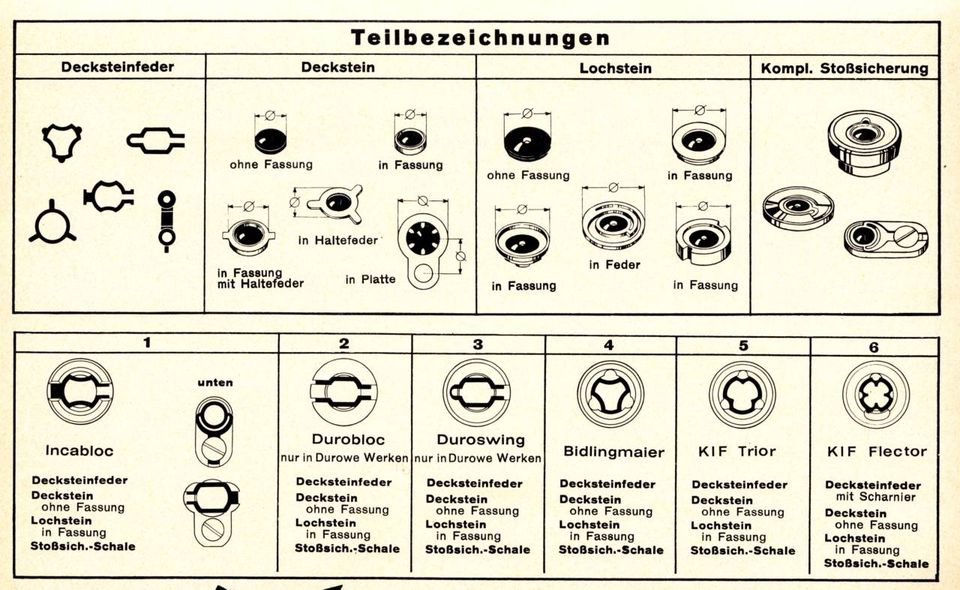

Zur Identifizierung der jeweils verwendeten Stoßsicherung Ihrer Uhr, verwenden Sie bitte untenstehende Liste bzw. Abbildungen (dem Werkspiegel der Fa. Engelkemper entnommen - Ausgabe 1966!) um den Typ und das Ersatzteil benennen zu können:
Ein besonderes Thema stellen die Stoßsicherungen dar. Hier gibt es praktisch kaum noch Originalteile der Hersteller und es wäre ein Glück ein gebrauchtes Ersatzteil zu bekommen!
Zur Identifizierung der jeweils verwendeten Stoßsicherung Ihrer Uhr, verwenden Sie bitte untenstehende Liste bzw. Abbildungen (dem Werkspiegel der Fa. Engelkemper entnommen - Ausgabe 1966!) um den Typ und das Ersatzteil benennen zu können:
Ich hoffe mit den Abbildungen und Beschreibungen der Ersatzteile dem Laien die Identifizierung des von ihm benötigten Ersatzteils habe vereinfachen zu können. Die Beschreibungen und Abbildungen sind Unterlagen für Uhrmacher der Fa. Engelkemper, Münster Werkspiegel 1966 und der Fa. Flume, Essen K3 Ausg.1992 entnommen!
